金属組織切断機: 種類、選択、ガイド

とは何ですか 金属組織切断機 ?

金属組織切断機 (金属組織切断機、金属組織切断機、または金属切断機とも呼ばれます) は、顕微鏡検査の準備として金属、セラミック、複合材料、または鉱物の標本を切断するために使用される精密機器です。金属組織切断装置を一般的な金属加工用のこぎりから区別するための定義要件は、次のとおりです。 切断面および切断面に隣接する試験片の微細構造への損傷を最小限に抑えます。 ：熱影響部なし、機械的変形なし、軟質相のスミアリングなし、脆性相の亀裂なし。

金属組織学的サンプルの準備は切断から始まります。その後の取り付け、研削、研磨、エッチング、顕微鏡検査などはすべて、最初のカットの品質に完全に依存します。過剰な熱または圧力で製造された切片には、顕微鏡下で本物の材料欠陥と区別できないアーティファクトが生じ、分析が無効になります。したがって、各材料クラスに適切な金属組織切断装置を選択して操作することは、実験室サンプル前処理の基本スキルです。

金属組織カッター市場は 2 つの主要な機器タイプに分類されます。 研磨切断機 そして 精密低速鋸 — それぞれが異なる材料カテゴリと品質要件に合わせて最適化されています。金属サンプル前処理装置を指定する研究室にとって、各タイプの機能と制限を理解することは不可欠です。

金属組織切断装置の種類

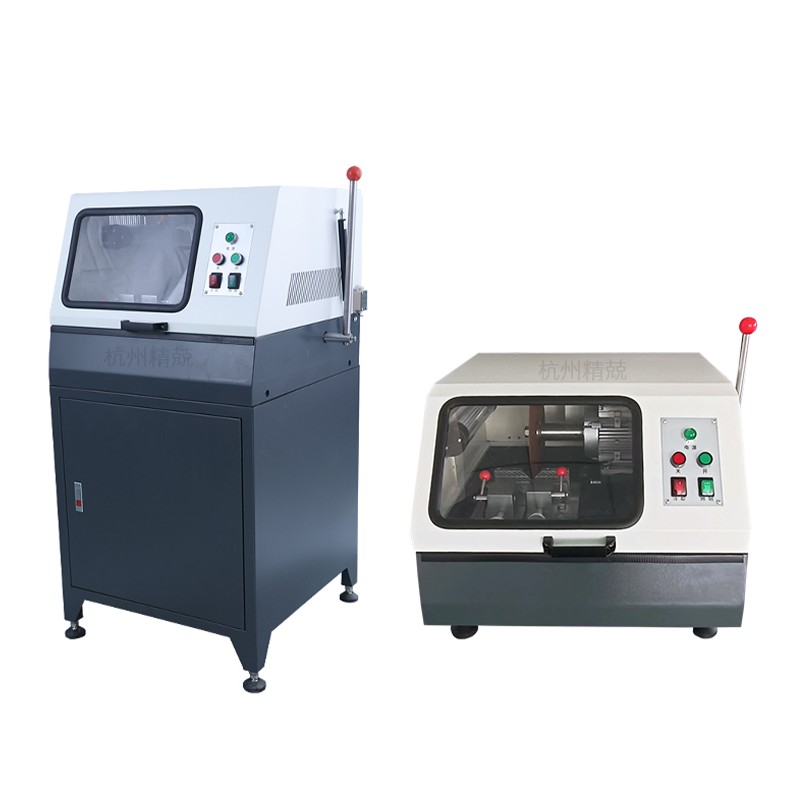

金属組織研磨カッター（カットオフマシン）

金属組織学的研磨カッター (金属組織学的カットオフソー、冶金学的切断装置、またはサンプル準備セクショニングソーとも呼ばれます) は、薄い回転砥石車を使用して、鋸引きではなく研削によって試験片を切断します。ホイールは結合研磨ディスク (鉄材料の場合は酸化アルミニウム、非鉄およびセラミックの場合は炭化ケイ素) であり、切断面に沿って研磨することで材料を除去します。通常、ホイールの直径は 150 mm ～ 400 mm の範囲で、スピンドル速度は機械のサイズと材質に応じて 2,000 ～ 5,000 RPM です。

研磨切断機の操作における重要な変数は次のとおりです。 切断界面での発熱 。研磨セクショニングは本質的に摩擦熱を発生します。制御しないと、この熱によって試験片の温度が相変態または焼き戻しのしきい値を超えて上昇し、分析のために露出する予定の切断面の微細構造自体が変化してしまいます。最新の金属組織セクショニングマシンは、次の方法でこの問題に対処します。 フラッド冷却システム 切削液をホイールと試験片の界面に直接供給し、緻密な合金鋼を長時間切削する場合でも試験片の温度を 50 ～ 60°C 未満に保ちます。

金属組織研磨カッターは、送り機構によってさらに分類されます。

• 手動切断機: オペレータは旋回アームを介して手で送り力を加えます。軟から中程度の硬度の材料と中程度の処理量に適しています。資本コストは低くなりますが、供給力の一貫性はオペレーターのスキルに依存します。
• 自動切断機： 送り力は、プログラム可能な送り速度と力パラメータを備えた電動アクチュエータ (電気機械式または空気圧式) によって適用されます。自動セクショニングマシンは、より安定した切断品質を実現し、バッチセクショニングの無人操作を可能にし、一貫性のない送りによりホイール負荷や試験片の破損が発生するような硬くて脆い試験片や高価な試験片には不可欠です。

金属組織低速鋸（精密切断機）

金属組織低速ソーは、精密セクショニングマシン、金属組織セクショニングソー、または繊細な試験片用の金属組織サンプル準備装置とも呼ばれ、砥石車ではなくダイヤモンドウェーハブレードを使用して、劇的に低いホイール速度 (100 ～ 500 RPM) で動作します。遅い切断速度とダイヤモンドブレードの非常に薄いカーフの組み合わせ ( 0.1 ～ 0.5 mm、砥石車の場合は 0.5 ～ 1.5 mm ) 発生する熱は無視できる程度であり、試験片の機械的変形は事実上ありません。

低速鋸は、動力付きアクチュエータではなく自重またはバネ仕掛けの送り機構を通じて負荷を加え、非常に軽く制御された力を可能にし、最も壊れやすい微細構造の特徴も維持します。これにより、以下の用途に最適な機器となります。

• 電子部品および回路基板 — 薄いはんだ接合部、金属間層、銅配線では、汚れやひび割れのない断面を検査するために損傷のない切断が必要です
• 脆性および多孔質材料 — セラミック、溶射コーティング、焼結炭化物、および研磨による切断の力で破損する可能性のある地質サンプル
• 生物標本および鉱物標本 — 骨、歯のエナメル質、岩石学用の鉱物部分、および同様の不均質材料
• TEM サンプル前処理用の薄切片 — 開始カットは、表面下の損傷層を最小限に抑えて、ターゲット領域にできるだけ近づけて行う必要があります。
• 軟質金属とコーティング — 砥石の条件下で壊滅的に汚れる金、インジウム、錫、および軟はんだ合金

この精度とのトレードオフはスループットです。研磨カッターでは 2 分以内に完了する切断を、低速のこぎりでは完了するまでに 15 ～ 60 分かかる場合があります。価値の高い標本やかけがえのない標本の場合、この時間コストは完全に正当化されます。生産品質管理における日常的な鋼棒の切断では、そうではありません。

切断ホイールとブレード: 金属組織学的切断装置の心臓部

ホイールとブレードの選択は、金属組織切断において最も重要な消耗品の決定です。切断する材料に適合しないホイールを使用すると、機械の品質に関係なく、過剰な熱が発生し、ホイールの摩耗が速くなり、切断品質が低下します。材料に適したホイールを使用すると、許容可能なホイール寿命と切断速度を備えた、きれいで冷却されたアーチファクトのないセクションが生成されます。

研磨切断ホイール

砥粒カットオフホイールは、砥粒の種類、結合硬度、構造（気孔率）によって指定されます。一般的な選択ルールは次のとおりです。

• 酸化アルミニウム (Al₂O₃) ホイール — 鉄系材料: 炭素鋼、合金鋼、ステンレス鋼、工具鋼、鋳鉄。酸化アルミニウムは鉄よりも硬く、これらの材料でホイールが過度に摩耗することなく効率的に切断できます。
• 炭化ケイ素（SiC）ホイール — 非鉄材料（アルミニウム、銅、真鍮、青銅、チタン、マグネシウム合金）、セラミックス、耐火物用。炭化ケイ素はより鋭く、より柔らかく熱に敏感な非鉄合金よりも少ない発熱で切断します。
• 接着硬度： ソフトボンドホイール (ほとんどのシステムではグレード指定 B または C) が次の用途に使用されます。 硬い材料 — ボンドが摩耗した砥粒を素早く放出し、新鮮な刃先を露出させ、ホイールの光沢を防ぎます。ハードボンドホイール（グレードE～H）を使用 柔らかい素材 — より強力な結合により砥粒がより長く保持され、低抵抗材料でのホイールの急激な摩耗が防止されます。
• 強化型と非強化型: 研究室の金属組織学的カットオフホイールは、セクショニングマシンの高速回転時の安全性を考慮してガラス繊維で強化されています。非強化ホイールは電動切断装置には決して使用しないでください。

低速ソー用ダイヤモンドウェーハブレード

精密セクショニングマシン用のダイヤモンドウェーハブレードは、ダイヤモンドの濃度、結合タイプ（メタルボンド、レジンボンド）、ブレードの厚さによって指定されます。 より高いダイヤモンド濃度 コストは高くなりますが、ブレードの寿命は長くなります。 レジンボンドブレード より積極的でより高速な切断が可能です。 メタルボンドブレード 耐久性が高く、超硬合金や高度なセラミックなどの硬くて密度の高い材料に適しています。ブレードの厚さの選択により、切り口の幅と材料の損失が決まります。高価値の試験片の場合、または正確なフィーチャの位置が必要な場合は、ブレードを薄くすると、各カットで除去される材料が最小限に抑えられます。

金属組織学的セクショニングマシンを選択する際の主な仕様

金属サンプル前処理装置を指定するには、機械の性能パラメータを試験片のサイズ、材料の種類、スループット要件、および実験室の品質基準に適合させる必要があります。次のパラメータが最も重要な評価基準です。

最大試料サイズとクランプ能力

試験片バイスまたはクランプ システムは、切断のためにしっかりと保持できる最大断面を定義します。研究室の金属組織学的研磨カッターは通常、数ミリメートルから最大 直径60～80mm ベンチトップモデル、および最大 150mm以上 床置き型生産規模のセクショニング装置用。クランプ システムは、切断中にいかなる動きも許さずに試験片をしっかりと保持する必要があります。ホイールが接触している間に試験片が横方向に動くと、切断面が湾曲し、砥石車が壊滅的に破損する可能性があります。

ホイールまたはブレードの速度と可変速制御

研磨切断機は通常、標準砥石径の場合、2,800 ～ 3,500 RPM の範囲の固定スピンドル速度で動作します。可変速度制御は、さまざまな種類の材料を切断する研究室にとって有利です。速度を下げると、熱に敏感な非鉄合金の発熱が軽減されますが、大径の鋼片を効率的に切断するには最大速度が必要になる場合があります。連続可変速度 (通常 1 ～ 500 RPM) を備えた低速鋸は、切断パラメータを各材料と刃の仕様に適応させるための最大限の柔軟性を提供します。

送り力の制御と自動化

自動金属組織切断機は、ユーザーがプログラム可能な力と送り速度の設定により、サーボ モーターまたは空気圧アクチュエータ システムを通じて送り力を制御します。 力制御送り — 機械が材料の抵抗に関係なく一定の接触力を維持する場合、局所的な材料の硬さに自動的に適応し、硬い段階でのホイールの過負荷を防ぐため、異種試料（複数の材料ゾーンにまたがる複合材料や溶接サンプルなど）の速度制御された送りよりも優れています。最高の自動冶金サンプル準備装置は、プログラム可能な力プロファイルとソフトスタートおよび切断終了検出を組み合わせて、切断サイクル全体を通じて砥石の磨耗と試験片の損傷を最小限に抑えます。

冷却システムの設計

冷却剤の供給により、研磨切断中の試料の温度が直接決まります。金属組織切断装置の効果的な冷却システムは、 毎分 3 ～ 10 リットル 切断界面のホイールの両側に配置されたノズルから切削液を供給し、切断面全体のカーフゾーン全体に確実に浸水します。沈殿タンクと濾過を備えた再循環冷却システムにより、冷却媒体の寿命が延長され、切断ゾーンでの切り粉の蓄積が防止されます。試料の冷却剤汚染 (その後の化学分析にとって重要) が懸念される研究室では、浄水冷却剤システムまたは特別に配合された低温ホイールを使用した乾式切片加工が代替手段となります。

振動と剛性

機械の剛性 (切削力によるたわみに対するフレーム、スピンドル、クランプ システムの抵抗) は、切削面の平面度と平行度に直接影響します。切断中の振動により切断面にうねりが発生し、追加の研削ステップで除去する必要があり、試験片の材料と準備時間が無駄になります。鋳鉄または溶接鋼製の機械フレーム、振れ公差が規定された精密スピンドル ベアリング、および防振ベース マウントが、高品質の金属組織切断装置の特徴です。公開されている主軸振れ仕様 ≤0.01 mm TIR 精密機器と生産グレードの切断機を区別します。

金属組織学的サンプル切断のベストプラクティス: 一般的なエラーの回避

機械とホイールを正しく選択したとしても、不適切な操作方法により、金属組織学的分析を損なうアーティファクトが発生します。以下の実践は、冶金サンプル前処理全体にわたって蓄積された実験室の経験を反映しています。

• 砥石車を使用したドライカットは絶対に行わないでください。 1 回のドライカット (たとえ短時間であっても) により、鋼の表面温度が 200°C を超える可能性があり、マルテンサイト構造の焼き戻しが発生し、光学顕微鏡で検出できる白いエッチング層が導入されます。切断を開始する前に、必ずクーラントの流れを確認してください。
• 壊れやすい標本や多孔質の標本は、切片を作成する前に取り付けてください。 溶射皮膜、発泡材料、多孔質焼結体は、切断時の気孔の抜けや崩壊を防ぐために、切断前にエポキシ樹脂を真空含浸する必要があります。樹脂はその後のすべての準備ステップを通じて微細構造をサポートします。
• 関心のある対象物から十分な距離をとってください。 最善の切断方法を実践したとしても、切断面自体にはある程度の損傷が含まれています。重要なフィーチャ (溶接融着線、コーティング界面、亀裂先端) から少なくとも 1 ～ 2 mm 離れた部分を切断し、フィーチャを検査のために露出する前に研削によって損傷層を除去します。
• 材料に応じた適切な送り力を使用してください。 研磨セクショニング（特に硬くて脆い材料）での過剰な送り力は、ホイールのたわみ、湾曲した切断、およびサーマルスパイクを引き起こします。安定した切断の進行を実現する最小の力から始めて、ホイールのグレージング (切断動作の損失) が観察された場合にのみ増加させます。
• 砥石車は定期的にドレスアップしてください。 釉をかけられた砥石や研磨砥石が装填された砥石は切削速度が遅く、過剰な熱が発生し、送り力が増大すると破損する可能性があります。切削効率の低下の兆候が見られたら、シングルポイント ダイヤモンド ドレッサーまたはドレッシング スティックを使用してホイールをドレッシングします。
• 各試験片の切片パラメータを記録します。 故障解析や研究の状況では、各試験片の機械タイプ、ホイール仕様、クーラントタイプ、送り力、切断時間を文書化することで監査証跡が作成され、レポート段階で切断アーチファクトを特定し、真の材料欠陥と区別できるようになります。

金属組織切断装置のコンテキスト: 完全なサンプル準備ワークフロー

金属組織学的セクショニング装置は、定義された準備シーケンスの最初のステップです。より広範なワークフローの中でセクショニングがどこに当てはまるのかを理解すると、なぜカット品質が最終的な分析結果にこれほど不釣り合いな影響を与えるのかが明確になります。

1. セクショニング — 金属組織学的切断機または低速鋸で最初のセクションを作成します。切断品質は、損傷のない表面に到達するために、その後の研削でどれだけの材料を除去する必要があるかを決定します。
2. 取り付け — セクションは熱硬化性樹脂または常温硬化樹脂 (エポキシ、フェノール、アクリル) でカプセル化され、後続のステップで使用できる標準化された取り扱い可能なパックを作成し、研磨中に試験片のエッジや壊れやすい部分をサポートします。
3. 研削 — グリットサイズを減少させた研削紙（SiC またはダイヤモンド結合）を連続的に通過させると、切断面から損傷層が除去され、平らで平らな表面が確立されます。必要な研削の深さは、セクショニングの損傷の深刻さに直接比例します。高品質のセクショニングでは、不十分に制御されたセクショニングと比較して、研削時間が 30 ～ 50% 短縮されます。
4. 研磨 — ダイヤモンド懸濁液またはクロスラップ上のコロイダルシリカ研磨により、残った研削傷を除去し、変形のない鏡面仕上げを実現します。研磨された金属組織標本の最終表面粗さは、通常 Ra <0.01 µm です。
5. エッチング — 化学エッチングまたは電解エッチングは、さまざまな相や配向を選択的に攻撃することで、粒界、相境界、微細構造の特徴を明らかにします。炭素鋼および低合金鋼に最も一般的に使用されるエッチング液は、2 ～ 4% のナイタール (エタノール中の硝酸) です。オーステナイト系ステンレス鋼は、カリング試薬またはシュウ酸による電解エッチングを使用します。
6. 試験 — 光学顕微鏡、走査型電子顕微鏡 (SEM)、後方散乱電子回折 (EBSD)、エネルギー分散型 X 線分光法 (EDS)、および硬度試験が準備された表面に対して実行され、材料の微細構造、相組成、粒径、介在物含有量、コーティングの厚さ、および欠陥形態を特徴付けます。

高品質の金属組織切断装置と正しい砥石の選択への投資は、後続のすべての準備段階で複利の利益をもたらします。研削時間を短縮し、試験片の形状を維持し、壊れやすい特徴を保護し、顕微鏡下で観察される微細構造が準備のアーチファクトではなく真の材料の微細構造であることを保証します。
