適切な正立金属顕微鏡を選択するには?

理想を選択する 正立金属顕微鏡 これは、材料科学、故障解析、品質管理に携わる研究室にとって重要な決定です。適切な機器は、材料構造の微細な秘密を解き明かし、それをその物理的特性に直接結びつけます。さまざまな構成と仕様が利用できるため、オプションの操作が複雑になる場合があります。この包括的なガイドは、プロセスをわかりやすく説明し、主な違い、特徴、考慮事項を理解して、今後何年にもわたって調査と分析のニーズに応える情報に基づいた投資を行うのに役立ちます。

基本を理解する: 正立金属顕微鏡とは何ですか、またどのように機能するのですか?

アン 正立金属顕微鏡 は、不透明な固体材料の微細構造を観察するために特別に設計された光学顕微鏡です。薄いサンプルを通過する透過光に依存する生物顕微鏡とは異なり、金属顕微鏡は反射光または落射照明を使用します。この構成では、光はサンプルの上の光源から発生し、集光器としても機能する対物レンズを通って下に伝わり、研磨され、しばしばエッチングされたサンプルの表面を照らします。次に、光はサンプルから反射し、同じ対物レンズを通って、観察用の接眼レンズまたはカメラに到達します。この方法では、材料の特性、加工履歴、性能を決定するために不可欠な、粒界、相、介在物、変形の痕跡などの重要な特徴が明らかになります。金属組織検査の基本的なワークフローには、正確なサンプル前処理が含まれます。これは、 杭州京京試験器有限公司 統合ソリューションを提供し、顕微鏡自体だけでなく、完璧な結果を達成するために必要な補完的なサンプル前処理装置も提供します。

• 基本原則: 不透明なサンプルを観察するための落射照明（反射光）。
• 主要なコンポーネント: 高輝度光源、計画修正された対物レンズ、精密な機械ステージ、統合されたカメラポート。
• 主な用途: 金属、合金、セラミックス、その他の加工材料の微細構造を明らかにして、品質と性能を評価します。

正立型と倒立型: 金属組織顕微鏡の詳細な比較

金属組織学的分析における基本的な選択は、正立顕微鏡設計と倒立顕微鏡設計のどちらかです。どちらも反射光を使用しますが、その光学的および機械的レイアウトは、さまざまな用途に明確な利点をもたらします。アン 正立金属顕微鏡 対物レンズが試料ステージの上に配置されているのが特徴です。ユーザーは、作製したサンプルを観察面を上にして置きます。この設計は非常に直観的であり、サンプル表面全体を簡単に移動できます。対照的に、倒立顕微鏡では対物レンズが固定ステージの下に配置され、サンプルは観察面を下に向けて配置されます。この比較は、ラボにとって、どの構成が一般的なワークフローやサンプルの種類に最も適しているかを理解し、日常業務の効率と精度を確保するために非常に重要です。

• 正立顕微鏡のワークフロー: サンプルはステージ上に表を上にして配置されます。対物レンズを上から下げてピントを合わせます。
• 倒立顕微鏡のワークフロー: サンプルはステージ上に裏向きに配置されます。ステージは固定されたままですが、対物レンズタレットは焦点を合わせるために垂直に移動します。

正立金属顕微鏡の操作ガイド

操作をマスターする 正立金属顕微鏡 は、信頼性の高い分析の基礎となる一貫した高品質の画像を取得するために最も重要です。適切な使用は、サンプルの細心の注意を払うことから始まります。最高の顕微鏡でも、準備が不十分だと不明瞭な詳細を明らかにすることはできません。サンプルの真の微細構造を明らかにするには、サンプルを切断し、取り付け、研削、研磨し、多くの場合はエッチングする必要があります。十分に準備されたサンプルがステージ上に固定されたら、次の重要なステップはケーラー照明のセットアップです。この標準化された位置合わせ手順により、サンプルが均一に照明され、ぎらつきやホットスポットのない最大のコントラストと解像度が得られます。これは正確な観察や写真撮影に不可欠です。

• ステップ 1: サンプルの準備: すべての金属組織学の基礎。これには、素材の本当の状態を表す、傷のない鏡のような表面を作成することが含まれます。
• ステップ 2: ケーラー照明: 画像の焦点を合わせ、次に視野絞りの中心を合わせて焦点を合わせるという 2 段階のプロセスにより、アーティファクトのない均一で明るい照明を実現します。
• ステップ 3: 目的の選択: 対象領域を特定するために低倍率の対物レンズから始めて、詳細な分析のために高倍率に移動します。常に計画修正された対物レンズを使用して、視野全体に焦点を合わせてください。
• ステップ 4: 観察と分析: さまざまな倍率でサンプルを体系的に検査します。必要に応じて、さまざまなコントラスト モード (明視野、暗視野、偏光) を使用して、特定の微細構造の特徴を強調します。

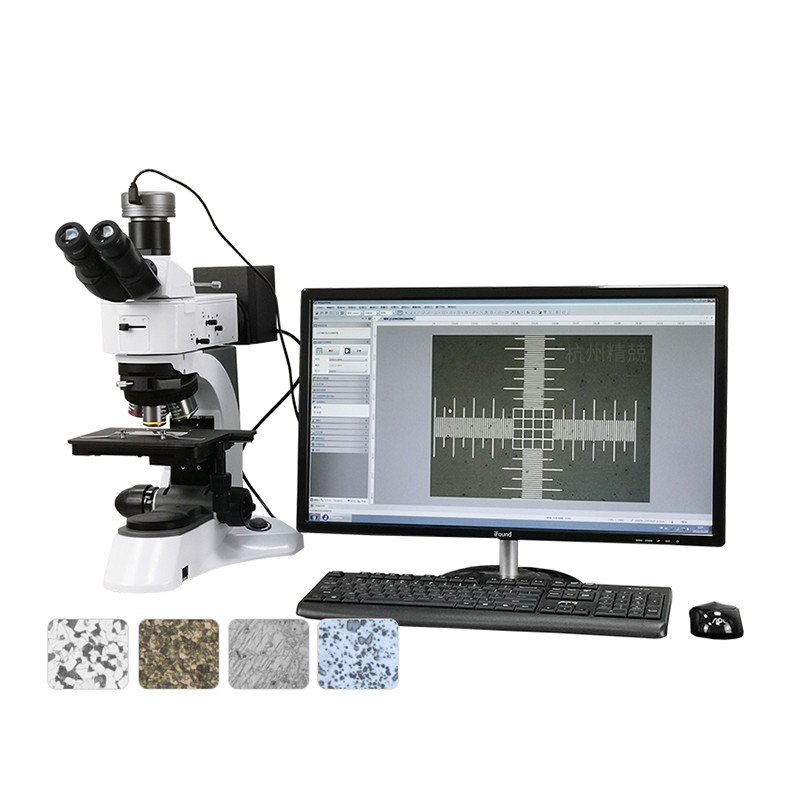

カメラ付き最新デジタル正立金属顕微鏡の主な特長

純粋な目視検査からデジタル文書化と分析への進化により、材料科学は変化しました。現代的な カメラ付きデジタル正立金属顕微鏡 はもはや単純な光学機器ではなく、完全なイメージング ワークステーションです。このシステムの中核は、顕微鏡によって生成された光学画像をキャプチャする高解像度科学カメラ センサー (通常は CMOS または CCD) です。メガピクセルとダイナミックレンジで測定されるこのカメラの品質は、記録できる詳細レベルに直接影響します。ただし、ハードウェアは方程式の半分にすぎません。真の力は、分析を主観的な説明から客観的なデータに移行させる定量的な測定を可能にする洗練された画像分析ソフトウェアによって解き放たれます。

• 高解像度カメラ: 微細な微細構造の詳細を捉えるために不可欠です。低ノイズ、高量子効率、優れた解像度 (研究では 5 メガピクセル以上が標準) を備えたセンサーを探してください。
• 画像解析ソフトウェア: 粒径（ASTM E112に準拠）、相面積率、介在物評価、コーティング厚さなどの定量的な測定が可能です。
• デジタルドキュメント: 顕微鏡写真の簡単なアーカイブ、標準化されたレポートの作成、品質監査や長期的な研究プロジェクトのトレーサビリティが可能になります。

材料科学に最適な正立金属顕微鏡の選択

特定する 材料科学に最適な正立金属顕微鏡 特定のアプリケーションのニーズと将来の目標を慎重に評価する必要があります。ナノ構造の薄膜を分析するための要件は、粗粒鋳鉄を分析するための要件とは大きく異なります。したがって、最初のステップは、研究する材料の種類、解決する必要がある特徴サイズ、および実行する分析の種類を明確に定義することです。アプリケーションを定義したら、顕微鏡の性能を決定する重要な技術仕様に集中できます。これには、光学システム、機械的安定性、および困難なサンプルの隠れた詳細を明らかにできる高度なコントラスト技術の利用可能性を深く掘り下げることが含まれます。

• アプリケーション主導の選択:
  • 金属と合金: 明視野と暗視野が必要です。偏光は非立方体金属に役立ちます。
  • セラミックスおよび焼結体： 多くの場合、極度のコントラストを管理するために、偏光とハイ ダイナミック レンジ カメラの恩恵を受けます。
  • 複合材料とポリマー: フェーズ間の地形的な違いを強調するには、微分干渉コントラスト (DIC) が必要になる場合があります。
• 技術仕様の評価:
  • 光学性能: 画像全体にわたって平坦な視野を確保するには、無限遠補正された光学システムとプラン補正された対物レンズを探してください。
  • 機械的安定性: 振動を減衰するには重くて剛性の高いフレームが不可欠であり、これは高倍率の作業や鮮明なデジタル画像処理に不可欠です。
  • 人間工学とアップグレード可能性: ユーザーの快適性と、将来新しいカメラ、ステージ、またはソフトウェアでシステムをアップグレードできるかどうかを考慮してください。

投資を理解する: 正立金属組織顕微鏡の価格表と要因

を研究するとき、 正立金属顕微鏡の価格表 、数千円から数万円まで幅広いものがあります。この変化は任意ではありません。それは楽器の能力、性能、寿命を直接反映します。当然のことながら、ワークショップでの日常的な品質チェック用の基本モデルは、高度な定量分析を備えた研究グレードのシステムよりもコストが低くなります。主なコスト要因は、光学系の品質、自動化のレベル、デジタル イメージング システムの高度化にあります。これらの要素を理解することで、予算を実際の技術要件に合わせて調整することができ、不必要な機能にお金を払うことなくニーズを満たすシステムに確実に投資できます。

• 価格帯の内訳:
  • エントリーレベル: 標準光学系と日常検査用の手動ステージを備えたベーシックモデル。
  • ミッドレンジ: 強化された光学系 (Plan Fluorite)、基本的なデジタル カメラ、および電動コンポーネント。
  • 研究グレード: 最高品質のプランアポクロマート対物レンズ、完全自動ステージとフォーカス、ハイエンド科学カメラ。
• 主なコスト要因:
  • 光学系: 対物レンズ補正のタイプ (アクロマートとプラン アポクロマート) は、コストの主な差別化要因です。
  • 自動化: 電動ステージ、フォーカス ドライブ、タレットによりコストは大幅に増加しますが、スループットと再現性は大幅に向上します。
  • カメラとソフトウェア: カメラの解像度と感度は、分析ソフトウェアの機能とともに、投資総額のかなりの部分を占めます。

よくある質問

金属顕微鏡と生物顕微鏡の違いは何ですか?

根本的な違いは、照明システムと観察用に設計されたサンプルにあります。あ 正立金属顕微鏡 反射光 (落射照明) を使用して、金属やセラミックなどの不透明なサンプルの表面を照明します。光源と光路はサンプル上に一体化されています。対照的に、典型的な生物顕微鏡などは、 倒立生物顕微鏡 、細胞や組織などの透明または半透明のサンプルを通過する透過光を使用します。光源はサンプルステージの下にあります。この中心的な違いにより、それらは互いの主要なアプリケーションには適さないものになります。

硬さ試験に正立金属顕微鏡を使用できますか?

直接ではありません。アン 正立金属顕微鏡 そして ブリネル硬度計 材料ラボでは補完的な機器ですが、異なる目的を果たします。顕微鏡は微細構造を観察し、分析するために使用されます。硬さ試験機 (ブリネル、ビッカース、ロックウェルなど) は、材料の耐圧痕性を測定するために使用されます。ただし、この 2 つは、多くの場合、連続して使用されます。つまり、サンプルに対して硬度試験が実行され、その後、同じサンプルが取り付けられ、研磨され、顕微鏡で検査されて、加工硬化などの特徴について、くぼみや周囲の微細構造が観察されます。のような企業 杭州京京試験器有限公司 は、材料の完全な特性評価におけるそれらの相乗的な役割を認識し、両方のタイプの装置を供給することがよくあります。

デジタル金属顕微鏡のカメラ解像度はどのくらい重要ですか?

カメラの解像度は定量分析にとって非常に重要ですが、顕微鏡の光学解像度とのバランスをとる必要があります。非常に高メガピクセルのカメラは、顕微鏡の光学系が提供できるものよりも細かい細部を解決することはできません。重要なのは、良いマッチングを達成することです。ほとんどのアプリケーションでは、5 ～ 12 メガピクセルの科学カメラで十分です。パノラマ合成のために高倍率で非常に広い視野をキャプチャする必要がある場合、またはピクセル化せずに画像をデジタルズームする必要がある場合、解像度が高いと有利です。最終的には、センサーのダイナミック レンジ (明るい領域と暗い領域の両方で詳細を確認できる能力) と低照度感度が、生のピクセル数と同じくらい重要になることがよくあります。

正立金属顕微鏡にはどのようなメンテナンスが必要ですか?

画質と機器の寿命を維持するには、定期的なメンテナンスが不可欠です。主なタスクは次のとおりです。

• 毎日: 外側の表面を丁寧に掃除します。周囲にほこりのない状態を保ってください。
• 毎週/毎月: 適切なレンズティッシュとクリーナーを使用して、接眼レンズと対物レンズの外面を注意深く清掃してください。ステージやその他の機械部品についたゴミを吹き飛ばしてください。
• アンnually: メーカーまたは資格のあるサービスプロバイダー（次のような）による専門的な検査と校正を検討してください。 杭州京京試験器有限公司 、機械的および光学的な位置合わせが完璧に保たれるようにします。

適切なケアを行うことで、高価な光学部品の傷が防止され、システムが信頼性の高い高品質のデータを提供し続けることが保証されます。
