金属組織学的前処理装置と消耗品の完全ガイド

正確な金属組織学的分析の基礎: サンプルの前処理

金属組織学的前処理装置と消耗品は、材料特性評価ワークフローの重要な第 1 段階を形成します。サンプルが顕微鏡に到達する前に、光学回折、走査型電子回折、電子後方散乱回折のいずれであっても、切断、取り付け、研磨によるアーチファクトを生じさせることなく真の微細構造特徴を明らかにする標準に合わせて表面を準備する必要があります。 準備が不十分なサンプルはイメージング段階で修正できません ;準備中に作成される変形層、レリーフ、スミアリング、およびプルアウトボイドは永久的なものであり、誤解を招く分析結果をもたらします。

前処理シーケンスは、セクショニング → マウント → 平面研削 → 粗研磨 → 精密研磨 → 最終研磨 → エッチングという定義された手順に従います。各段階は、機器の機能と消耗品の選択の正しい組み合わせによって決まります。金属組織モザイク粉末、研磨布、アルミナ液、ダイヤモンド懸濁液、二酸化ケイ素コロイド溶液などの一連の消耗品は、それぞれこの順序内で特定の機能を果たし、互換性はありません。

金属組織前処理装置 : コア楽器

完全な金属組織学的準備研究室には、サンプル処理の特定の段階に合わせて設計された一連の機器が必要です。機器の選択では、サンプル材料の硬度、スループット要件、および下流の分析技術で要求される表面仕上げ仕様を考慮する必要があります。

セクショニングおよび切断装置

研磨切断機と精密ダイヤモンド ワイヤーソーは、金属組織検査研究室で使用される 2 つの主要な切断技術です。 研磨材切断機 熱損傷ゾーンを最小限に抑えるために、継続的に冷却剤を注入しながら、2,800 ～ 3,500 RPM で回転するレジンボンドまたはラバーボンドの切断ホイールを使用します。鉄合金の場合、酸化アルミニウムホイールが標準です。非鉄およびセラミック材料の場合は、炭化ケイ素ホイールが推奨されます。試験片バイスと送り速度制御を備えた精密切断機により、セクショニングによる変形層を実現します。 50μm未満 手動アングルグラインダーの場合は 200 ～ 500 µm ですが、焼入れ鋼では 200 ～ 500 µm です。ダイヤモンド ワイヤソーは、大幅に低い切断力で動作するため、機械的損傷を最小限に抑えることが最重要である脆性セラミックス、半導体材料、考古学的標本​​に最適です。

マウンティングプレス

熱間圧縮実装プレスは、制御された温度と圧力の下で、切断された試験片を熱硬化性樹脂または熱可塑性樹脂で封入します。フェノールおよびエポキシの取り付け用化合物の標準動作パラメータは次のとおりです。 250 ～ 300 bar で 150 ～ 180 °C 、4〜8分間保持した後、水冷圧力解放サイクルを行います。最新の自動マウンティング プレスは、オペレーターの介入なしでフル サイクルを実行し、一定の高さ公差を持つ試料ホルダーを使用する自動研磨システムにとって重要な、一貫したマウント ジオメトリを提供します。マウント プレスのシリンダーの直径 (25 mm、30 mm、40 mm、および 50 mm が標準) によってマウントのサイズが決まり、実験室の研磨システムの試料ホルダーの直径と一致する必要があります。

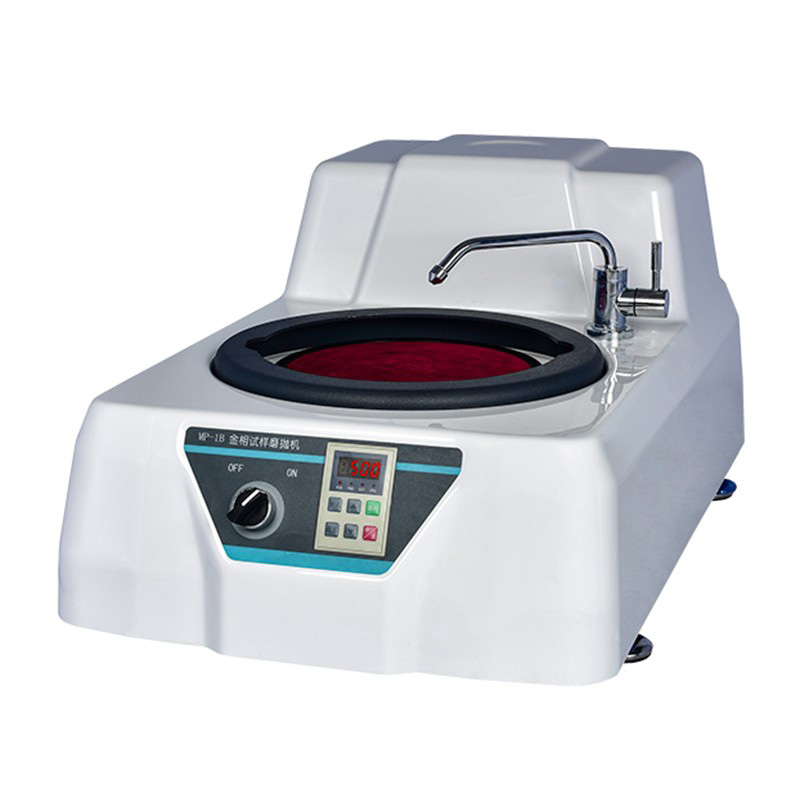

研削・研磨システム

自動研削盤および研磨機は、金属組織検査研究室における最も大きな影響を与える設備投資です。半自動および全自動システムでは、逆回転する試料ヘッドを備えた回転プラテンを使用し、プログラム可能なダウンフォース (通常は 試験片あたり 10 ～ 50 N ）、回転速度（50 ～ 300 RPM）、各消耗品ステップの処理時間。自動化システムの再現性により、手動研磨ワークフローにおける準備に起因するエラーの最も一般的な 2 つの原因である、表面仕上げとエッジ保持におけるオペレータ間のばらつきが排除されます。中央力システムは、試験片ホルダーアセンブリ全体に力を加えます。個別の力システムは、制御された力を各試験片に個別に適用します。これは、同じホルダーで異なる硬度の試験片を処理する場合に必要です。

金属組織モザイクパウダー: 封入剤の選択と性能

金属組織モザイク パウダー（マウント樹脂または埋め込みコンパウンドとも呼ばれます）は、単に標本を便利な形状に保持するだけでなく、複数の機能を果たします。取り付け材料は、研削および研磨中に試料のエッジをサポートして丸みを防止し、後続の準備ステップで使用される溶剤やエッチング液に耐性を持ち、差動レリーフ研磨を避けるために試料との十分な硬度コントラストを提供する必要があります。

主な取り付け用化合物の種類とその選択基準は次のとおりです。

• フェノール（ベークライト）パウダー — エッジ保持が重要ではない鉄合金およびほとんどの工業用金属の標準的な選択肢です。硬化すると、ビッカース硬度が約 35 ～ 45 HV の硬くて不透明なマウントになります。ナイタールやケラー試薬を含むほとんどのエッチング液に耐性があります。加工温度：150～160℃。
• フタル酸ジアリル（DAP）粉末 — コーティング、表面硬化層、表面処理など、優れたエッジ保持力が必要な場合に推奨されます。 DAP マウントはフェノール樹脂 (50 ～ 60 HV) よりも硬く、硬化中の収縮が少ないため、試料とマウントの界面接触が向上し、エッジの丸みにつながるギャップ形成のリスクが軽減されます。
• ミネラル入りエポキシパウダー — 最大限のエッジ保持力と耐薬品性を必要とする試験片に使用されます。フィラー粒子 (通常は酸化アルミニウムまたは炭化ケイ素) は、マウント硬度を 60 ～ 80 HV に高め、研磨性を多くの金属試験片に近いレベルまで向上させ、レリーフ差を低減します。
• 導電性実装粉末 — スパッタ コーティングを必要とせずに、SEM および EBSD 分析用の導電性マウントを生成するグラファイト充填または銅充填フェノール化合物。の導電率値 10⁻²～10⁻¹ S/cm 銅充填配合物で達成可能です。

熱に弱い試験片（はんだ、ポリマー、低融点合金）の場合、常温硬化エポキシまたはアクリル システムが熱圧縮取り付けに完全に置き換えられ、最小限の圧力下、室温で 8 ～ 24 時間かけて硬化します。

金属組織研磨布の毛羽立ち、硬さ、用途のマッチング

研磨布の選択は、金属組織学的準備において最も重要な消耗品の決定事項の 1 つです。これは、研磨布が各研磨ステップで使用される研磨懸濁液の切断形状を制御するためです。布の材質、毛羽の高さ、および硬度によって、研磨粒子がどのように保持されるか、およびそれらが試験片表面をどのように自由に移動できるかが決まり、材料の除去速度、傷の深さ、レリーフの形成に直接影響します。

よくある準備ミスは、ダイヤモンド研磨の段階で毛羽の高さが高すぎる布を使用することです。ハイナップクロスは研磨粒子が自由に移動し、ランダムな方向を採用することを可能にし、多方向のスクラッチを生成し、異なる硬度のフェーズ間のレリーフを増加させます。 ダイヤモンド サスペンションで使用される硬くて毛羽立ちの少ない布は、より方向性の浅い傷を生成します。 これらは後続の研磨ステップで効率的に除去されます。

研磨研磨液：ダイヤモンド、アルミナ、二酸化ケイ素の比較

金属組織学的な準備で使用される 3 つの主要な研磨研磨液ファミリー (ダイヤモンド懸濁液、アルミナ研磨液、およびコロイド状二酸化ケイ素) は、準備手順の中で異なる位置を占めており、準備される材料、必要な表面仕上げ、およびその後の分析技術に基づいて選択されます。

ダイヤモンド研磨液

ダイヤモンド研磨用サスペンションは、粗研磨段階および中間研磨段階での主な研磨剤です。合成単結晶または多結晶ダイヤモンド粒子は、水ベースまたは油ベースのキャリアに次の濃度で懸濁されます。 100 mLあたり0.1～2.0カラット 。粒子サイズのグレードは 9 μm (粗) から 6 μm、3 μm、1 μm、および 0.25 μm (細) まであり、各ステップで前のグレードによって生じた傷層が除去されます。ダイヤモンドのモース硬度は 10 なので、柔らかい研磨剤では研磨できない 65 HRC を超える硬化鋼、炭化タングステン、アルミナ セラミックなど、あらゆる金属材料やセラミック材料に効果的です。水性ダイヤモンド懸濁液は、ほとんどの研磨布と互換性があり、自動化システムの標準的な選択肢です。油ベースのサスペンションは、アルミニウム合金やマグネシウムなどの反応性金属の水による腐食を軽減します。

アルミナ研磨液

アルミナ (Al2O3) 研磨サスペンションは、主に非鉄金属、銅合金、アルミニウム、チタンの中間研磨から最終研磨に使用されます。アルファ-アルミナ (単結晶、より硬く、より攻撃的) およびガンマ-アルミナ (多結晶、より柔らかく、より細かい仕上げが得られる) の形態で利用可能で、粒子サイズは次のとおりです。 0.05μm、0.3μm、1.0μm 。アルミナ懸濁液は通常、中程度の毛羽のウールまたは合成布に塗布され、アルミニウム合金上で Ra < 5 nm の表面粗さ値を達成します。アルミナの主な制限は、柔らかい金属、特に純アルミニウムや銅に埋め込まれ、顕微鏡で見える白い残留物が残り、第二相粒子と誤認される可能性があることです。アルミナ研磨後、エッチングや SEM 検査に進む前に、イソプロパノールで徹底的に超音波洗浄することが不可欠です。

二酸化ケイ素（コロイダルシリカ）研磨液

コロイド状二酸化ケイ素サスペンション (一般に OPS (酸化物研磨サスペンション) と呼ばれます) は、EBSD サンプル前処理や最高の表面品質が要求される材料用の標準的な最終研磨砥粒です。コロイダルシリカ粒子 0.02～0.06μm 弱アルカリ性の担体（pH 9.5 ～ 10.5）中で、機械的研磨と変形した表面層の化学的溶解の両方を同時に行います。この化学機械作用により、ダイヤモンド研磨後に残る薄い非晶質変形層が除去されます。この層は光学顕微鏡では見えませんが、EBSD では菊池パターンの品質が低下します。コロイダルシリカは、チタン合金、ニッケル超合金、ステンレス鋼、高融点金属に特に効果的です。の処理時間 振動ポリッシャーで 15 ～ 45 分 またはケメメカニカルクロスを使用したロータリーポリッシャーで 2 ～ 5 分が一般的です。アルカリ性の pH では、表面の汚れを防ぐために慎重な取り扱いと徹底的なすすぎが必要です。また、乾燥したゲルは表面に損傷を再び与えずに除去するのが難しいため、コロイダルシリカ懸濁液が布や標本の表面で乾燥しないようにする必要があります。

準備シーケンスの構築: 機器と消耗品を材料に適合させる

効果的な金属組織学的準備には、機器と消耗品を個別に選択するのではなく、統合されたシーケンスとして選択する必要があります。次の原則は、材料カテゴリ全体でのシーケンス設計の指針となります。

• 硬質鉄合金 (鋼 >400 HV) — DAP または鉱物充填粉末による熱圧縮マウント → SiC 研削紙 220/500/1200 グリット → 硬い布の上に 9 µm ダイヤモンド → 中程度の布の上に 3 µm ダイヤモンド → 短い毛羽立ち布の上に 1 µm ダイヤモンド → EBSD の場合はケモメカニカルクロス上のコロイダルシリカ、または光学顕微鏡の場合は 1 µm 後の直接エッチング。
• アルミニウム合金 — 常温硬化エポキシマウント (プレス熱による時効硬化効果を避けるため) → SiC ペーパー → 中程度の布に 3 µm ダイヤモンド → 柔らかい布に 0.3 µm アルミナ → EBSD 用振動ポリッシャーに 0.05 µm コロイダルシリカ。柔らかいマトリックスの汚れを防ぐために、すべての研磨段階で過度の圧力を避けてください。
• 超硬合金とセラミックス — フェノールまたは導電性マウント → ダイヤモンド研磨ディスク (70 ～ 125 µm) → 硬い布の上に 15 µm ダイヤモンド → 6 µm ダイヤモンド → 3 µm ダイヤモンド → 毛足の短い布の上に 1 µm ダイヤモンド。アルミナとコロイダルシリカは一般に、1,500 HV より硬い材料には効果がありません。
• 溶射コーティングと多層システム — コーティングの気孔を埋めて抜けを防止するため、取り付け前に真空エポキシ含浸 → DAP または鉱物充填マウント → コーティングの剥離を最小限に抑えるための低圧研削 → 力を抑えた微細なダイヤモンド シーケンス。エッジ保持は主要な品質基準です。基材とコーティング間のレリーフ形成が超過 0.5μm 膜厚測定の信頼性が低くなります。

材料の種類ごとに、機器モデル、消耗品のブランドとグレード、加えられる力、プラテンの速度、処理時間など、完全な準備手順を文書化することで、研究室はオペレータ間で、また長期にわたって一貫して結果を再現できます。これは、ISO/IEC 17025 認定の材料試験施設の中核要件です。
